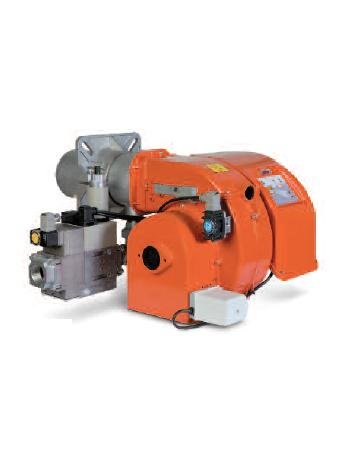

Горелка газовая Baltur BGN 300 P в Нижнем Новгороде

Общая информация

Модель:

Baltur BGN 300 P

Код:

Тип:

Газовая

Описание типа:

Двухступенчатая

Мощность мин.

675 кВт

Мощность макс.

2982 кВт

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики


• Горелка газовая по стандарту СЕ EN676.

• Двухступенчатая (большое/малое горение).

• Работает с камерой сгорания любого типа, по стандарту EN303.

• Регулировка газа посредством двухступенчатого клапана.

• Смешение воздуха и газа в сопловой трубе.

• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.

• Устройство смешения можно демонтировать, не снимая горелки с котла.

• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.

• Блок контроля герметичности клапанов по стандарту EN676.

• Крепежный фланец,  скользящий вдоль сопла, позволяет  найти оптимальное положение сопла в камере сгорания.

• Горелка оборудована фланцем и уплотнительной прокладкой для крепления к котлу.

Конструктивные особенности


• Корпус вентилятора из алюминиевого литья.

• Вентилятор специальной  конструкции повышенного давления.

• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.

• Крепежный фланец,  скользящий вдоль сопла, позволяет  найти оптимальное положение сопла в камере сгорания.

• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.

• Вентилятор приводится в действие 3-фазным электродвигателем.

• Прессостат воздуха.

• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.

• Блок автоматического контроля и управления горелкой в соответствии с EN298.

• Контроль наличия пламени с помощью электрода ионизации.

• Переключатель старт/стоп, выбор 1-ой или 2-ой ступени, индикаторы работы и блокировки горелки.

• 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени.

• Степень электробезопасности IP40.

Детализация модели

МодельBGN 300 P

Артикул:

16830010

Мощность мин.

675

Мощность макс.

2982

Модель

BGN 300 P

Электрическое подключение

3N AC 50Гц 400V

Мощность двигателя

7,5

Примечание

4)

Габаритные и присоединительные размеры

МодельBGN 300 P

A, мм

875

A1, мм

A2, мм

B, мм

B1, мм

580

B5, мм

177

B6, мм

C, мм

1685

D, мм

300-600

E, мм

320

F, мм

275

R, мм

Размеры упаковки LxPxH, мм

2030x1210x990

Вес, кг

286

Фланец горелки

МодельBGN 300 P

I, мм

440

I1, мм

440

L, мм

400-540

M, мм

M20

N, мм

330

Z, мм

Z1, мм

Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры

Опции



Код

Описание



97980057

Звукоизоляционный кожух.



Примечания



4)

Горелка оборудована устройством перекрытия доступа воздуха в топку.



6)

При давлении газа на клапане безопасности менее 12 мбар, заменить прессостат минимального давления газа на прессостат GW50.



7)

Регулятор и фильтр поставляются отдельно. Обязательны для установки.



CTV)

Газовая рампа с устройством контроля герметичности клапанов.



*)

Минимальное давление газа на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0



**)

Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.



Номинальная калорийность природного газа при 0 °C, 1013 мбар:
        Hi = 35,80 МДж/м3 = 8550 ккал/м3.

LPG:

Hi = 92,11 МДж/м3 = 22000 ккал/м3.
