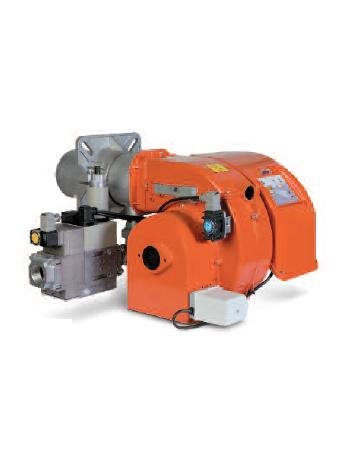

Горелка газовая Baltur BGN 350 P в Нижнем Новгороде

Общая информация

Модель:

Baltur BGN 350 P

Код:

Тип:

Газовая

Описание типа:

Двухступенчатая

Мощность мин.

924 кВт

Мощность макс.

3500 кВт

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики


• Горелка газовая по стандарту СЕ EN676.

• Двухступенчатая (большое/малое горение).

• Работает с камерой сгорания любого типа, по стандарту EN303.

• Регулировка газа посредством двухступенчатого клапана.

• Смешение воздуха и газа в сопловой трубе.

• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.

• Устройство смешения можно демонтировать, не снимая горелки с котла.

• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.

• Блок контроля герметичности клапанов по стандарту EN676.

• Крепежный фланец,  скользящий вдоль сопла, позволяет  найти оптимальное положение сопла в камере сгорания.

• Горелка оборудована фланцем и уплотнительной прокладкой для крепления к котлу.

Конструктивные особенности


• Корпус вентилятора из алюминиевого литья.

• Вентилятор специальной  конструкции повышенного давления.

• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.

• Крепежный фланец,  скользящий вдоль сопла, позволяет  найти оптимальное положение сопла в камере сгорания.

• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.

• Вентилятор приводится в действие 3-фазным электродвигателем.

• Прессостат воздуха.

• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.

• Блок автоматического контроля и управления горелкой в соответствии с EN298.

• Контроль наличия пламени с помощью электрода ионизации.

• Переключатель старт/стоп, выбор 1-ой или 2-ой ступени, индикаторы работы и блокировки горелки.

• 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени.

• Степень электробезопасности IP40.

Детализация модели

МодельBGN 350 P

Артикул:

16880010

Мощность мин.

924

Мощность макс.

3500

Модель

BGN 350 P

Электрическое подключение

3N AC 50Гц 400V

Мощность двигателя

7,5

Примечание

4)

Габаритные и присоединительные размеры

МодельBGN 350 P

A, мм

880

A1, мм

A2, мм

B, мм

B1, мм

580

B5, мм

177

B6, мм

C, мм

1685

D, мм

300-600

E, мм

356

F, мм

275

R, мм

Размеры упаковки LxPxH, мм

2030x1210x990

Вес, кг

290

Фланец горелки

МодельBGN 350 P

I, мм

440

I1, мм

440

L, мм

400-540

M, мм

M20

N, мм

365

Z, мм

Z1, мм

Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры
