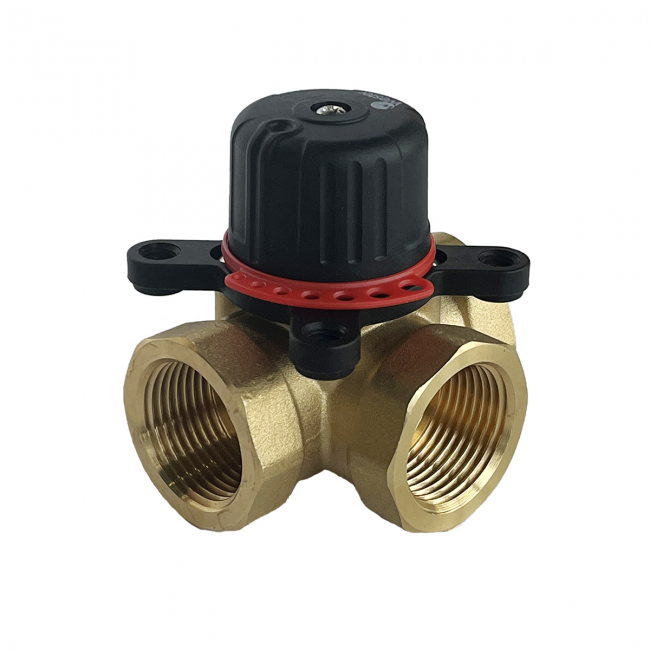

Клапан поворотный 3-ходовой Wester VRS3 DN25 ВР 1" Kvs 10

3-х ходовые поворотные клапаны Wester серии VR3 серии S предназначены для смешивания или разделения потоков жидкости в системах тепло и холодоснабжения и горячего водоснабжения. Требуемая температура жидкости достигается путём смешивания потоков жидкости с разными температурами. Компактные клапаны могут управляться вручную с помощью регулировочной рукоятки с диском ограничителем угла поворота или автоматически с помощью установленного поворотного электропривода. Клапаны выпускаются в типоразмерах DN15-50 с внутренней резьбой.

Подключение электропривода Wester AR серии S: Перед установкой привода поверните шток клапана в положение 45°между входами подающей и обратной линиями как показано на рисунке.

Снимите ручку клапана и диск ограничитель поворота и установите переходник на шток клапана. Установите шпильку для фиксации привода на крышку клапана. Установите электропривод, диск-индикатор открытия и рукоятку и зафиксируйте винтом с резьбой штока клапана.
