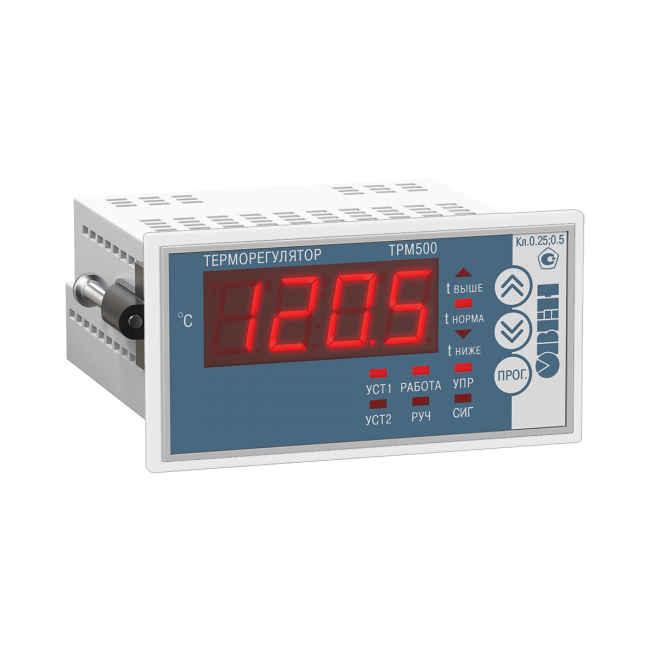

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.
Функциональные возможности
- ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
- Дистанционный мониторинг и управление через облачный сервис OwenCloud
- Мобильное приложение для управления температурой для Android и IOS
- До 2-х реле для сигнализации о текущей температуре.
- Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
- Поддержка всех распространенных в России датчиков температуры.
- Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
- Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
Технические характеристики
| Характеристика | Значение |
|
| Напряжение питания | 96…264 В переменного тока |
|
| Потребляемая мощность | Не более 5 Вт |
|
| Поддержка типов датчиков |
||
| ТС | 50/100/500/1000 (М, Сu, П, Pt), 53М |
|
| ТП | L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
|
| Основная приведенная погрешность |
||
| ТС | 0,25 % |
|
| ТП | 0,5 % |
|
| Время опроса входа |
||
| ТС | 0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения) |
|
| ТП | 0,2 сек |
|
| Схема подключения ТС | 2-, 3- или 4-проводная |
|
| Компенсация холодных концов ТП | встроенная |
|
| Сопротивление линий связи «прибор-датчик» |
||
| для ТС | Не более 15 Ом |
|
| для ТП | Не более 100 Ом |
|
| Сопротивление внешнего ключа |
||
| В замкнутом состоянии | Не более 70 Ом |
|
| В разомкнутом состоянии | Не менее 1000 Ом |
|
| Типы ВУ |
||
| Выход 1 |
ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi |
ТРМ500-Щ2.30А |
| Электромагнитное реле,
|
Электромагнитное реле,
|
|
| Выход 2 | Реле электромеханическое 3 А |
|
| Выход 3 | Логический выход под управление ТТР |
|
| Логические уровни выхода 3 (для ТТР) |
||
| Низкий уровень (ТТР закрыто) | 0 В |
|
| Высокий уровень (ТТР открыто) | 4…5,5 В |
|
| Допустимый ток на выходе 3 (для ТТР) | 25…40 мА |
|
| Габариты корпуса, тип | 96×48×100 мм, Щ2 |
|
| Условия эксплуатации |
||
| Температура окружающего воздуха | -20…+50 °С |
|
| Влажность | 30…80 % при температуре +35 °С |
|
| Гарантийный срок обслуживания | 2 года |
|
| Характеристики встроенного шлюза для доступа к сервису OwenCloud |
||
| Тип интерфейса связи | Wi-Fi |
|
| Стандарт связи | 802.11b/g/n |
|
| Тип приемопередающей антенны | Встроенная |
|
| Режимы работы в сети Wi-Fi | «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет |
|
| «Клиент» – для обмена данными с сервисом OwenCloud |
||
| Настройка параметров локальной сети Wi-Fi | Через встроенный web-сервер |
|
| Параметры, доступные для чтения и записи в сервисе OwenCloud |
||
| Название параметра |
Код в меню прибора |
Доступ |
| Текущее измеренное значение |
PV |
Чтение |
| Уставка 1 |
SP1 |
Чтение/запись |
| Уставка 2 |
SP2 |
Чтение/запись |
| Гистерезис |
HYSt |
Чтение/запись |
| Нижний порог сигнализации |
U.Lo |
Чтение/запись |
| Верхний порог сигнализации |
U.Hi |
Чтение/запись |
| Выходная мощность |
PPY |
Чтение/запись |
| Текущее состояние дискретного входа |
di.St |
Чтение/запись |
| Режим работы дискретного входа |
inP.F |
Чтение/запись |
| Разрешение удаленного управления дискретным входом |
di.rc |
Чтение/запись |
| Сила сигнала по текущей точке доступа |
SigPWR |
Чтение |
| Сумма уставок 1 и 2 |
SumSP |
Чтение |
| Текущая точка доступа |
CurAP |
Чтение |
Функциональная схема прибора
Элементы управления
| 1 | ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
| 2 | ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
| 3 | УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно |
| 4 | РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления |
| 5 | СИГ/WiFi - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации - в модификациях ТРМ500-Щ2.WiFi – «WiFi» показывает состояние подключения к с OwenCloud |
| 6 | t выше – светится при Tизм > верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нижним порогом сигнализации t ниже – светится при Tизм < нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 |
| 7 | Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ Кнопка ПРОГ:
|
Мобильное приложение OwenDeviceControl
Для взаимодействия ТРМ500-WiFi с облачным сервисом мы разработали мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.
Основные особенности приложения
- Удаленный доступ к прибору.
- Уведомления на смартфон.
- Архив параметров за последние 90 дней.
- Журнал аварийных событий.
- Графическое отображение параметров.
Схемы подключения
Комплектность
- Прибор ТРМ500
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
- Инструкция по подключению ТРМ500 к сервису OwenCloud (для модификаций с WiFi-модулем)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
| Бренд | ОВЕН |
| Серия продукта: | Измерители-регуляторы |
| RS-485 | Нет |
